Diamètre extérieur maximal jusqu’à 4 000 mm
Poids unitaire maximal de 5 tonnes

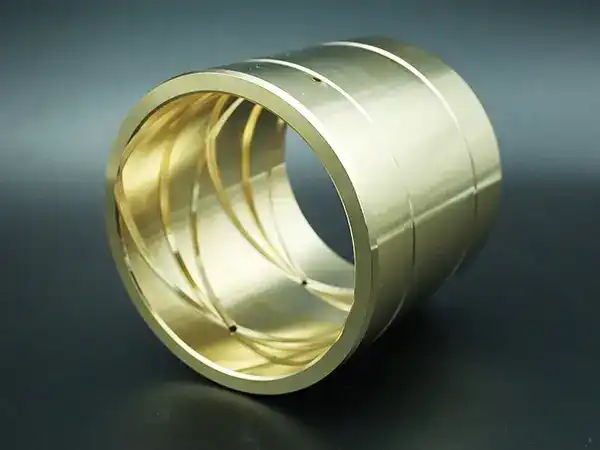

Les paliers de glissement en bronze offrent une résistance à l’usure, une protection contre la corrosion et un faible coefficient de frottement naturel. De forme cylindrique creuse, avec ou sans collerette (une ou deux selon la configuration), ils sont conçus pour guider et supporter les arbres en rotation sur des équipements de toutes dimensions, du service léger aux applications lourdes et très lourdes. Réalisés en alliages à base de cuivre, ils limitent les frottements entre pièces mobiles et maintiennent des performances constantes en fonctionnement continu ou en conditions contraignantes. Leurs propriétés autolubrifiantes favorisent un fonctionnement régulier lorsque l’apport d’huile est réduit, contribuant à limiter l’usure et les interventions de maintenance. Chaque palier est fabriqué sur mesure selon les exigences de l’équipement et de l’application, avec une précision micrométrique assurant homogénéité dimensionnelle et durée de service prolongée.
Plusieurs nuances de bronze sont proposées, sélectionnées en fonction des exigences de performance et des conditions d’application. Les références couramment utilisées incluent notamment C95400, C91700 et C83600, choisies pour leurs caractéristiques mécaniques, leur tenue à l’usure et leur stabilité en service.
| Réf. matière | | | |
| Catégorie | Bronze aluminium | Bronze au nickel-étain | Bronze au manganèse |
| Caractéristiques principales | • Résistance à la traction élevée (650–750 MPa) • Résistance à l'usure et à la corrosion, y compris en milieu marin • Stabilité des performances jusqu'à 300 °C | • Stabilité mécanique jusqu'à 300 °C • Fluidité adaptée aux opérations de coulée • Résistance à l'usure et à la chaleur | • Résistance au grippage et à l'usure • Propriétés mécaniques stables • Précision dimensionnelle après coulée |
| Applications typiques | Coquilles de paliers pour charges élevées, broches de machines-outils, bagues d'hélices marines. | Patins de guidage, douilles pour service haute température, bagues pour moteurs à combustion interne. | Engrenages, roues tangentes, arbres, bagues de palier à usage général. |
Les paliers de glissement en bronze sont utilisés dans de nombreux secteurs industriels et pour des conditions d’exploitation variées, notamment :
Ils sont conçus pour fonctionner dans des environnements contraignants, caractérisés par des charges élevées, des températures importantes, des chocs, des mouvements alternatifs ou une lubrification limitée.
Nous maîtrisons l’ensemble des étapes de production, du développement et de la coulée des pièces d’usure en bronze jusqu’à l’usinage et au contrôle qualité. Cette organisation intégrée permet une maîtrise complète des processus, appuyée par un savoir-faire interne et des technologies brevetées.
Fort de plus de 40 ans d’expérience, nous intervenons dans les secteurs de l’éolien, de l’exploitation minière, de l’hydroélectricité, du maritime et de l’extraction pétrolière. Notre gamme comprend des paliers en bronze et en acier, des bagues et d’autres composants d’usure. Nous collaborons à long terme avec plusieurs groupes internationaux de premier plan.
Notre atelier est équipé de 20 centres d’usinage cinq axes MAZAK et MAKINO, ainsi que de 35 machines de tournage et de fraisage importées. L’unité de production, d’une superficie de 5 000 m² et à température contrôlée, est exploitée par des techniciens CNC expérimentés assurant précision et régularité d’usinage.
L’ensemble des étapes de fabrication est réalisé en interne conformément aux exigences ISO 9001 et aux règles CCS applicables. Notre laboratoire accrédité CNAS (CNAS L5937) réalise les essais et vérifications : analyse de composition chimique, dureté, résistance à la traction, examen métallographique, ainsi que contrôles non destructifs (UT, PT, VT). Les procédures sont conformes aux normes GB, ASTM, ISO, JIS et YS.
Des bagues et paliers en bronze aux composants d’usure réalisés sur mesure, nous vous accompagnons dans la définition d’une solution en adéquation avec vos équipements et vos contraintes d’exploitation.
La vérification porte généralement sur la gestion de la qualité ISO 9001, les certifications environnementales et de sécurité, la traçabilité des matériaux et d’autres validations spécifiques au secteur, afin d’assurer la fiabilité des produits et la conformité.
Les Bague excentrique sont fabriquées à partir d’alliages de bronze à forte teneur en plomb tels que ZCuPb10Sn10, ZCuPb15Sn8 et ZCuPb20Sn5. Ces alliages offrent des propriétés d’auto-lubrification, d’anti-grippage et de résistance à l’usure, assurant une performance stable sous chocs importants et forte exposition à la poussière. La résistance à l’usure peut être renforcée par des conceptions personnalisées adaptées aux conditions abrasives.
Les Écrous et les Patins de glissement sont produits à partir d’alliages à base de cuivre à haute résistance, offrant une excellente résistance à la corrosion par l’eau de mer. Ces alliages conservent l’intégrité mécanique et la stabilité de surface dans le temps, adaptés au fonctionnement continu en milieu marin, humide ou chimiquement actif.
Les Bagues en bronze de haute précision sont fabriquées par coulée centrifuge, usinage CNC 5 axes et polissage. Avec un contrôle qualité strict et des essais certifiés CNAS, la précision de tolérance atteint ±0,025 mm et la rugosité de surface Ra ≤ 0,8 μm, conformément aux exigences des systèmes CNC.
Les Paliers en bronze sont fabriqués selon les normes ISO et DIN relatives aux matériaux, à la précision et à l’état de surface. Utilisation compatible avec des équipements fabriqués selon des exigences internationales, avec une performance constante sur différentes applications.
