Diamètre extérieur maximal jusqu’à 4 000 mm
Poids unitaire maximal de 5 tonnes

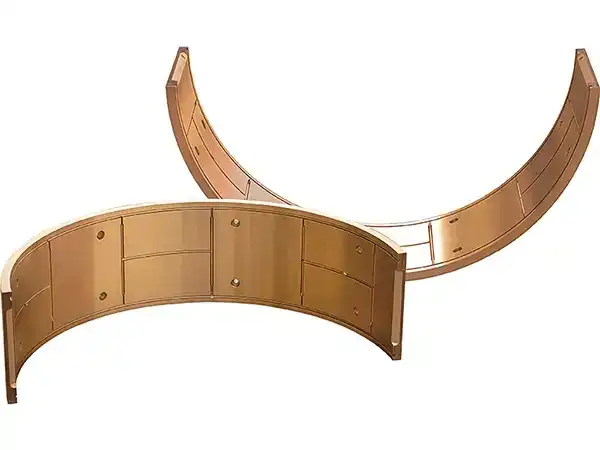

Les demi-paliers en bronze sont conçus en deux parties, et dans certains cas en trois ou quatre éléments, afin de permettre leur installation ou leur remplacement sans démontage complet de l’arbre ni désassemblage de la machine.
Les demi-paliers sont fabriqués à partir d’alliages cuivreux d’une pureté de 99,99 %, élaborés selon les normes en vigueur et les exigences spécifiques des clients. Les ébauches sont obtenues par coulée centrifuge afin de garantir une structure homogène. Des éprouvettes sont conservées jusqu’à cinq ans pour assurer la traçabilité des lots. Chaque demi-palier est ensuite usiné sur centres CNC cinq axes pour atteindre les tolérances dimensionnelles requises et un état de surface maîtrisé. L’ensemble du processus est réalisé conformément aux exigences ISO 9001 et aux règles CCS, puis les produits finis sont contrôlés dans notre laboratoire certifié CNAS afin de vérifier leur conformité aux spécifications techniques.
Les demi-paliers en bronze sont réalisés sur mesure afin de répondre aux exigences propres à chaque projet. Ils sont fabriqués à partir d’alliages tels que C93700, C94100, C94300, C83600 et C91700, sélectionnés en fonction des performances attendues et des conditions d’exploitation.
| Réf. matière | Catégorie | Caractéristiques principales | Applications typiques |
| | Bronze à l'étain fortement plombé | • Résistance mécanique équilibrée • Résistance à la fatigue | Ensembles d'engrenages, vis sans fin, noyaux de vannes, corps de pompes, douilles de palier |
| | Bronze aluminium-fer haute résistance | • Résistance mécanique et dureté élevées (≥ 690 MPa, ≥ 190 HB) • Résistance à l'usure | Roues dentées, plaques de palier, arbres, turbines et hélices pour charges importantes |
| | Bronze aluminium-fer à teneur intermédiaire | • Usinabilité adaptée • Adapté aux formes de coulée complexes • Aptitude au soudage | Corps de vannes, corps de pompes, équipements marins exposés à la corrosion |
| | Laiton fortement plombé | • Aptitude à la coupe et à l'usinage | Adapté aux pièces filetées telles que les écrous, vis et patins de palier |
| | Bronze à l'étain fortement plombé | • Résistance mécanique équilibrée • Résistance à la fatigue | Ensembles d'engrenages, vis sans fin, noyaux de vannes, corps de pompes, douilles de palier |
Les demi-paliers en bronze, notamment lorsqu’ils sont réalisés en alliages à haute résistance, sont utilisés dans les machines industrielles soumises à des contraintes élevées. Par rapport aux solutions standard, ils présentent les caractéristiques suivantes :
Dans l’ensemble, les demi-paliers en bronze offrent des performances supérieures aux solutions conventionnelles en matière de facilité d’installation, de résistance mécanique, de tenue à l’usure et de dissipation thermique. Leurs propriétés autolubrifiantes les rendent particulièrement adaptés aux équipements nécessitant des dimensions spécifiques, des conceptions de grande taille et une durée de service prolongée en environnement industriel exigeant.
Nous maîtrisons l’ensemble des étapes de production, du développement et de la coulée des pièces d’usure en bronze jusqu’à l’usinage et au contrôle qualité. Cette organisation intégrée permet une maîtrise complète des processus, appuyée par un savoir-faire interne et des technologies brevetées.
Fort de plus de 40 ans d’expérience, nous intervenons dans les secteurs de l’éolien, de l’exploitation minière, de l’hydroélectricité, du maritime et de l’extraction pétrolière. Notre gamme comprend des paliers en bronze et en acier, des bagues et d’autres composants d’usure. Nous collaborons à long terme avec plusieurs groupes internationaux de premier plan.
Notre atelier est équipé de 20 centres d’usinage cinq axes MAZAK et MAKINO, ainsi que de 35 machines de tournage et de fraisage importées. L’unité de production, d’une superficie de 5 000 m² et à température contrôlée, est exploitée par des techniciens CNC expérimentés assurant précision et régularité d’usinage.
L’ensemble des étapes de fabrication est réalisé en interne conformément aux exigences ISO 9001 et aux règles CCS applicables. Notre laboratoire accrédité CNAS (CNAS L5937) réalise les essais et vérifications : analyse de composition chimique, dureté, résistance à la traction, examen métallographique, ainsi que contrôles non destructifs (UT, PT, VT). Les procédures sont conformes aux normes GB, ASTM, ISO, JIS et YS.
Des bagues et paliers en bronze aux composants d’usure réalisés sur mesure, nous vous accompagnons dans la définition d’une solution en adéquation avec vos équipements et vos contraintes d’exploitation.
Les Bagues en bronze de haute précision sont fabriquées par coulée centrifuge, usinage CNC 5 axes et polissage. Avec un contrôle qualité strict et des essais certifiés CNAS, la précision de tolérance atteint ±0,025 mm et la rugosité de surface Ra ≤ 0,8 μm, conformément aux exigences des systèmes CNC.
Les Paliers en bronze sont fabriqués selon les normes ISO et DIN relatives aux matériaux, à la précision et à l’état de surface. Utilisation compatible avec des équipements fabriqués selon des exigences internationales, avec une performance constante sur différentes applications.
Les Écrous, les Paliers de glissement et d’autres pièces d’usure peuvent être fabriqués selon les plans et spécifications fournis. Fabrication réalisée avec une précision au micron pour correspondre aux exigences de conception ou de dimensions selon les secteurs.
Des Paliers en bronze renforcés peuvent être produits avec une construction à paroi épaisse afin de supporter des charges de choc répétées. L’utilisation de matériaux composites, de structures renforcées et de procédés optimisés permet une résistance accrue aux impacts et une durée de service plus longue. Des conceptions sur mesure peuvent être réalisées selon les exigences des équipements.
Des rapports d’inspection et d’essais peuvent être émis conformément aux normes de l’industrie ferroviaire. Les rapports suivent les exigences de certification ISO 9001 et CNAS afin de garantir l’exactitude et la fiabilité.
