Diamètre extérieur maximal jusqu’à 4 000 mm
Poids unitaire maximal de 5 tonnes

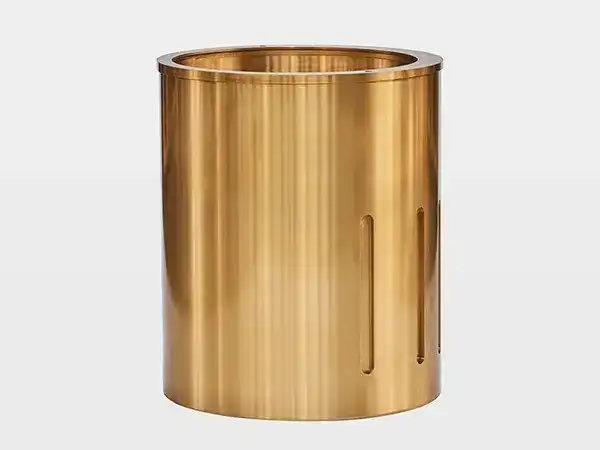

Les bagues excentriques en bronze présentent un alésage décentré par rapport au diamètre extérieur, créant une excentricité contrôlée. Cette conception génère, en rotation, un léger effet centrifuge favorisant une meilleure répartition des charges et une optimisation de la lubrification. Elles sont généralement réalisées en bronze à l’étain ou en bronze aluminium, des alliages reconnus pour leur résistance à l’usure, leur faible coefficient de frottement et leur tenue à la corrosion.
Les bagues excentriques assurent le guidage et le maintien des arbres en fonctionnement continu ou sous fortes charges. Chaque bague en bronze est réalisée sur mesure selon les exigences de conception et de performance de l’équipement, avec une précision micrométrique garantissant un ajustement maîtrisé et une durée de service prolongée.
Différentes nuances de bronze sont proposées afin de répondre aux exigences propres à chaque application, notamment C93700, C94100, C93800 et C95800.
| Réf. matière | Catégorie | Caractéristiques principales | Applications typiques |
| | Bronze à l'étain plombé | • Faible coefficient de frottement et résistance au grippage • Aptitude à la coulée et état de surface homogène • Résistance à la traction : 240–320 MPa | Douilles de palier de petite et moyenne dimension, éléments de glissement pour machines-outils, composants de vannes hydrauliques. |
| | Bronze aluminium (haute résistance) | • Résistance à l'eau de mer et aux environnements chimiques • Résistance mécanique élevée et stabilité sous charge • Tenue en service à température intermédiaire à élevée | Hélices marines, équipements de process chimique, logements de paliers pour charges modérées. |
| | Bronze à l'étain plombé (haute résistance) | • Résistance à l'usure et capacité de charge • Résistance aux chocs supérieure au C93700 • Aptitude à l'usinage | Coquilles de paliers pour charges élevées, douilles de presses, corps de pompes de grande dimension. |
| | Bronze aluminium (haute résistance) | • Résistance mécanique et dureté élevées • Résistance à l'usure et à la corrosion • Stabilité des performances entre 300 et 350 °C | Équipements miniers et de forge, broches de laminoirs aluminium de grande dimension, paliers de laminoirs. |
Nous maîtrisons l’ensemble des étapes de production, du développement et de la coulée des pièces d’usure en bronze jusqu’à l’usinage et au contrôle qualité. Cette organisation intégrée permet une maîtrise complète des processus, appuyée par un savoir-faire interne et des technologies brevetées.
Fort de plus de 40 ans d’expérience, nous intervenons dans les secteurs de l’éolien, de l’exploitation minière, de l’hydroélectricité, du maritime et de l’extraction pétrolière. Notre gamme comprend des paliers en bronze et en acier, des bagues et d’autres composants d’usure. Nous collaborons à long terme avec plusieurs groupes internationaux de premier plan.
Notre atelier est équipé de 20 centres d’usinage cinq axes MAZAK et MAKINO, ainsi que de 35 machines de tournage et de fraisage importées. L’unité de production, d’une superficie de 5 000 m² et à température contrôlée, est exploitée par des techniciens CNC expérimentés assurant précision et régularité d’usinage.
L’ensemble des étapes de fabrication est réalisé en interne conformément aux exigences ISO 9001 et aux règles CCS applicables. Notre laboratoire accrédité CNAS (CNAS L5937) réalise les essais et vérifications : analyse de composition chimique, dureté, résistance à la traction, examen métallographique, ainsi que contrôles non destructifs (UT, PT, VT). Les procédures sont conformes aux normes GB, ASTM, ISO, JIS et YS.
Des bagues et paliers en bronze aux composants d’usure réalisés sur mesure, nous vous accompagnons dans la définition d’une solution en adéquation avec vos équipements et vos contraintes d’exploitation.
Les Bague excentrique sont fabriquées à partir d’alliages de bronze à forte teneur en plomb tels que ZCuPb10Sn10, ZCuPb15Sn8 et ZCuPb20Sn5. Ces alliages offrent des propriétés d’auto-lubrification, d’anti-grippage et de résistance à l’usure, assurant une performance stable sous chocs importants et forte exposition à la poussière. La résistance à l’usure peut être renforcée par des conceptions personnalisées adaptées aux conditions abrasives.
Les Bagues en bronze de haute précision sont fabriquées par coulée centrifuge, usinage CNC 5 axes et polissage. Avec un contrôle qualité strict et des essais certifiés CNAS, la précision de tolérance atteint ±0,025 mm et la rugosité de surface Ra ≤ 0,8 μm, conformément aux exigences des systèmes CNC.
Les Écrous, les Paliers de glissement et d’autres pièces d’usure peuvent être fabriqués selon les plans et spécifications fournis. Fabrication réalisée avec une précision au micron pour correspondre aux exigences de conception ou de dimensions selon les secteurs.
Des rapports d’inspection et d’essais peuvent être émis conformément aux normes de l’industrie ferroviaire. Les rapports suivent les exigences de certification ISO 9001 et CNAS afin de garantir l’exactitude et la fiabilité.
La vérification porte généralement sur la gestion de la qualité ISO 9001, les certifications environnementales et de sécurité, la traçabilité des matériaux et d’autres validations spécifiques au secteur, afin d’assurer la fiabilité des produits et la conformité.
